Lazer EPM lift sistemleri, uygun ferromanyetik sacların, lazer kesilmiş parçaların ve hurda iskeletlerin elektro-permanent mıknatıslarla taşınmasını sağlar. Lazer kesim yükleme ve boşaltma işlemlerinde amaç, malzemeyi kontrollü biçimde aktararak üretim akışını desteklemektir. Çünkü kesim tamamlandığında parçalar tabladan alınamıyorsa makinenin kesim hızı tek başına yeterli olmaz.
Metal imalat tesisleri ve çelik servis merkezleri için doğru manyetik sac kaldırma çözümü; yükün ağırlığı, sac kalınlığı, kesim yerleşimi ve mevcut taşıma ekipmanı birlikte değerlendirilerek belirlenir.
Elektro-Permanent Manyetik Kaldırma Nasıl Çalışır?
Bir lazer EPM lift sistemi; manyetik modüller, taşıyıcı travers ve kontrol ünitesinden oluşur. Modüllerin kutupları iş parçasına temas eder. MAG komutuyla uygulanan elektrik darbesi, manyetik devreyi tutma durumuna geçirir; iş parçasından geçen manyetik akı tutma kuvvetini oluşturur.
Elektro-permanent mıknatıs, oluşturulmuş tutma durumunu sürekli mıknatıs akımı olmadan koruyabilir. Bu özellik, sürekli enerjili elektromıknatıslara göre tutma işlemine bağlı enerji tüketimini azaltabilir. Kontrol ünitesi ve yardımcı donanımların tüketimi ayrıca değerlendirilir.
Yük hedef yüzeyde desteklendikten sonra DEMAG çevrimiyle bırakılır. MAG komutunun tamamlanması, her parçanın yeterli kuvvetle kavrandığını tek başına kanıtlamaz. Kavrama doğrulaması, kontrollü bırakma ve gerektiğinde artık manyetizma kontrolü prosesin parçasıdır.

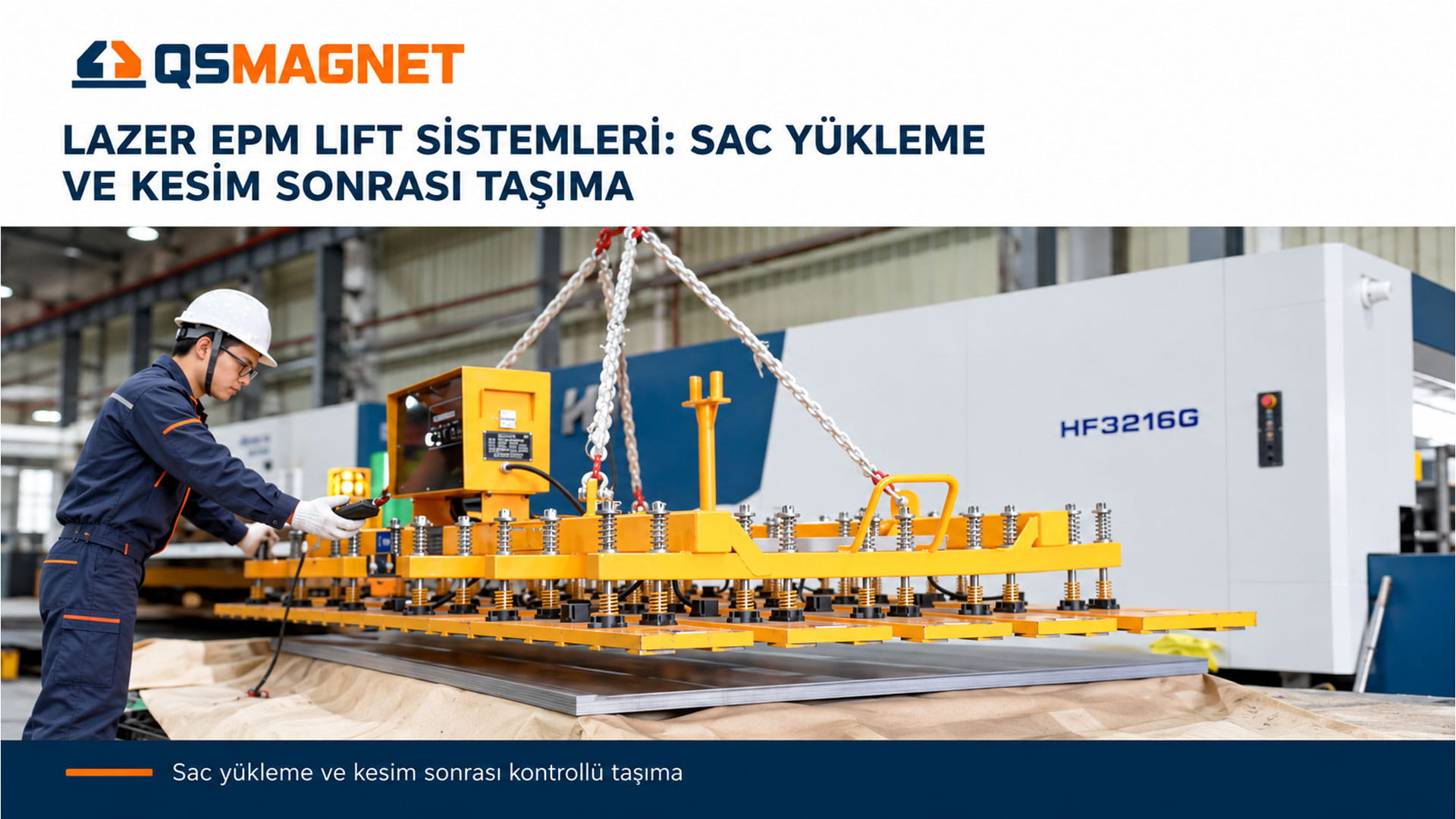

Manyetik Travers ile Sac Yükleme ve Parça Boşaltma
Kesim öncesinde manyetik travers, uygun sacı istiften alıp lazer kesim tablasına yerleştirebilir. Geniş ve ince saclarda kaldırma noktalarının dağılımı, sehmi ve temas kaybını sınırlamak açısından önemlidir. Tek sac alma gereken uygulamalarda uygun ayırma yöntemi ve gerektiğinde çift sac algılama kullanılmalıdır.
Lazer kesim sonrası parça taşıma ise farklı bir değerlendirme gerektirir. Kesimle birbirinden ayrılan her parçanın yeterli kutup temasıyla kavranması gerekir. Küçük parçalar, iç boşluklar ve değişen kesim yerleşimleri, gerekli modül düzenini etkiler. Toplam kapasitenin yüksek olması, kavranmamış bir parçanın düşmesini önlemez.
Hurda iskelet kaldırma uygulamalarında kalan bağlantı şeritleri, yapısal süreklilik ve deformasyon incelenir. Parçaların kesim yatağına takılı olmadığı ve sıcaklıklarının sistemin çalışma sınırlarına uygun olduğu doğrulanmalıdır. Bitmiş parçalarla iskeletin birlikte veya ayrı taşınması, sistem tasarımında baştan tanımlanmalıdır.
Manyetik Kaldırma Kapasitesi Nasıl Değerlendirilir?
Kopma kuvveti ile izin verilen çalışma yükü aynı değildir. Gerçek kapasite; malzeme sınıfı, kalınlık, temas alanı, yüzey durumu ve yük dağılımıyla ilişkilidir. Boya, tufal ve yüzey düzensizliklerinin oluşturduğu hava aralığı tutma performansını düşürebilir.
İnce sac manyetik kaldırma uygulamalarında kutup geometrisi ve sacın manyetik akıyı taşıyabilecek kesiti belirleyicidir. Kaldırma yönü, ağırlık merkezi ve hareket sırasında oluşan dinamik yükler de hesaba katılmalıdır. Seçim, üreticinin ilgili kapasite tabloları ve gerçek üretimi temsil eden uygulama testleriyle doğrulanmalıdır.
Lazer Kesim Otomasyonuna Entegrasyon
Lazer EPM lift sistemleri, uygun vinç veya portal düzeneklerle çalışabilir; robot entegrasyonu için robota uygun uç ekipman tasarımı gerekir. Taşınacak malzemeye ek olarak traversin ve mıknatısların ağırlığı, robot uygulamalarında ise bilek momentleri ve atalet değerlendirilir.
PLC entegrasyonunda parça algılama, manyetik durum geri bildirimi, hareket izinleri ve bırakma koşulları tanımlanmalıdır. Çevrim süresi; yaklaşma, kavrama doğrulaması, transfer, bırakma ve sonraki parça ayırma işlemlerinin tamamı üzerinden ölçülmelidir.
Sac ölçülerinizi, kalınlık aralığını, maksimum yükü ve örnek kesim yerleşiminizi QSMAGNET ile paylaşın. Lazer kesim hattınıza uygun manyetik kaldırma sistemi için teknik değerlendirme ve teklif talep edin.
Sıkça Sorulan Sorular
Lazer EPM lift sistemi ince sac kaldırabilir mi?
Evet; sac kalınlığına uygun manyetik devre, kutup yerleşimi ve destek düzeniyle mümkündür. Minimum kalınlık ve izin verilen sac ölçüleri, seçilen sistemin belgelenmiş çalışma sınırlarına göre belirlenir.
Elektro-permanent mıknatıs elektrik kesilince yükü bırakır mı?
Başarıyla oluşturulmuş manyetik tutma durumu normalde korunur. Bu özellik, yetersiz temas veya aşırı sıcaklık gibi riskleri ortadan kaldırmaz. Anahtarlama sırasında kesinti ve yeniden başlatma koşulları ayrıca değerlendirilmelidir.
Lazer kesim sonrası hurda iskelet taşınabilir mi?
Kalan çelik yapı yeterli temas alanı ve yapısal süreklilik sağlıyorsa taşınabilir. Bitmiş parçaların da birlikte alınması isteniyorsa her parçanın kavranabilirliği, örnek kesim yerleşimleri üzerinden ayrıca doğrulanmalıdır.
Manyetik sac kaldırma sistemi her metalde çalışır mı?
Hayır. Malzemenin uygun ferromanyetik özelliklere sahip olması gerekir. Alüminyum ve bakır doğrudan manyetik kaldırmaya uygun değildir. Paslanmaz çeliklerde malzeme sınıfı ve gerçek parça üzerindeki performans doğrulanmalıdır.
Lazer EPM lift sistemi fiyatı neye göre değişir?
Fiyat; çalışma kapasitesi, sac ölçüleri, kalınlık aralığı, modül sayısı, travers yapısı ve kontrol gereksinimlerine bağlıdır. Teklif için taşınacak parçaların geometrisi ve vinç, portal veya robot entegrasyonu da tanımlanmalıdır.
